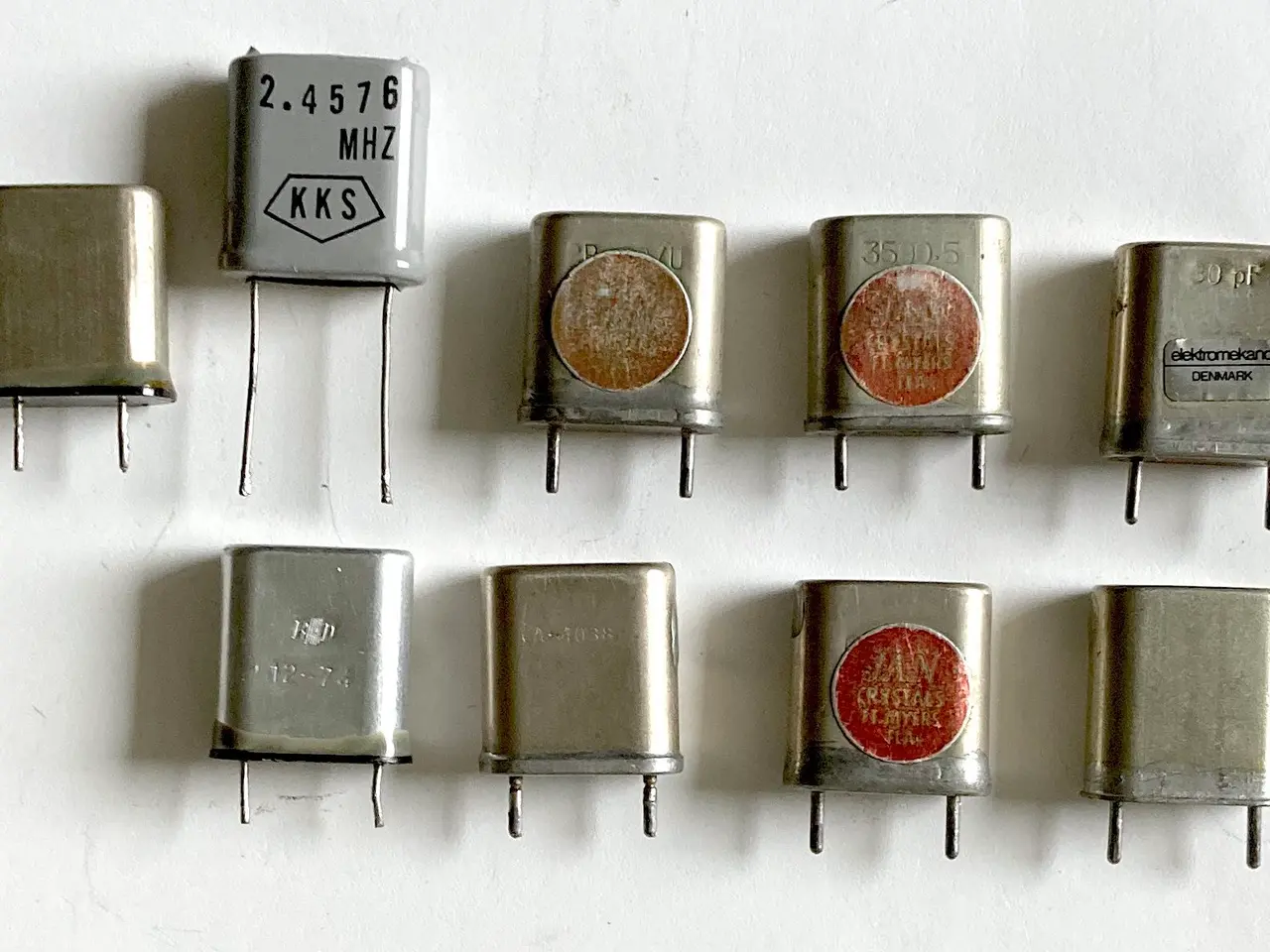

Oprydning: Jeg har ca. 30 stk. Quartz Krystaller type HC-6/U (samt få varianter) i krystalskuffen. Til kontrolmålingerne har jeg strikket en xtal testoscillator sammen, og Jeg har "testet min testoscillator" :-) De er prissat fra 10 til 30 kr. (annoncens "20 kr." er ca. gennemsnit). HC-6/U efterfulgte de endnu ældre og større vintage typer som FT243, men er alligevel ret robuste mht. effekt og varme. Desuden er de uønskede kapaciteter også mindre, og man kan ofte trække dem mere i frekvens (VFX) ved blot at ændre parallel kapaciteten. Der ses forvirrende mange betegnelser for krystaller; men HC-6/U er den mest almindelige i denne størrelse. Den har runde kanter, måler ca. 20 x 19 x 9 mm og har faste stikben, ca. 1,2 mm Ø med ca. 12 mm spacing. HC-17/U og CR18/U har tykkere stikben. HC-33/U har tyndere ben til lodning, nogle få ses med 10 mm spacing. (Den "ægte HC6/U" kan nu godt monteres ved kvik lodning.) Foto-1 viser 6 tilfældigt valgte HC-6/U, og tv. ses 3 x HC-33/U, det ene med 10 mm spacing. Foto-2 viser nogle fatninger til xtals: I midten ses 2 til HC-6/U (1 xtal isat). Oversigten viser frekvens i kHz (her bruges . som decimalpunkt): A. 1216, 1681, 4x4433.619, 7470, 11521.4, 11574.07, 12517.8(CR18/U), 37777.78(overtone) B. 5000 C. 80 meter VFX-osc. TX *: 3566.67, 3579.55 (+ 1 HC-33/U), 3590.5, 3615.5 D. Til 2 meter retrogrej: 6062.5, 6070.83, 8104, 11050, 11053.84, 11169.23, 11176.76, 11182.53 E. (har 307.200, men skal testes nærmere), 2x2457.6 frekvenser der kan deles binært til alle baud rates fra 300 til 38.400 (Udvalget af frekvenser er større i typerne HC-18/U og HC49/U, separat annonce). De fleste er brugte, men kontrolmåles inden levering. Krystallerne kan afhentes i Højbjerg for. . . Type A: 10 kr./stk. Type B: 30 kr./stk. Type C: 25 kr./stk. * et af disse brugtes i min første CW-TX 1970-72 Type D: 20 kr./stk. Type E: 20 kr./stk. (evt. forsendelse: + 45 kr. forudsat mindst 2-3 xtals) MobilPay
